项目概况： 某公园占地面积10万平方米。园区分南、北两个部分。南区又分为三个大区（一、二、三区），其中第三个区为预留区域，不实施智能化建设工程。北区又分为三个区域（四、五、六区）。其中第二区设立总控中心（兼做第二区分控中心），其它四个区设分控中心。 项目需求： ● 奥林匹克公园北区主要以大面积森林景观为主，游人相对稀少，且该地区面积很大。这就造成了游人一旦有突发状况很难及时得到帮助，所以在这一地区的游人求助点位分布应以园林路两侧为主，森林边缘地带也应在显著的位置上设置。原则上以游人在园林路附近或森林边缘步行4-5分钟就能找到求助点位为标准，任意两个求助点之间不应超过1,000米。 ● 奥运匹克公园主要的景观及场馆建筑都集中在南区，人员相对密集，游人出现突发状况也比较容易得到帮助，如果有明显标志的游人求助点布置密度太大，会对周围的景观造成破坏。所以游人求助点应布置在离建筑物较远的位置上。 ● 设计需使安保监控系统音、像结合，实现安防体系总控中心或分级控制中心和每个前端网点进行无缝沟通，业务指导、能够为游客提供实时的语音帮助并在出现紧急事态时提供高效、快速、可靠的语音信息发送渠道。 ● 游客游园时遇突发情况，游客可在园区就近使用安装在监控点的对讲终端面板呼叫键，实现求助和报警，向公园保安控制中心发送求助请求或呼叫。 1、分区设置 01分区---南区1区 05分区---北区5区 02分区---南区2区 06分区---北区6区 03分区---南区3区 04分区---北区4区 2、音箱点位分布及功放配置列表 分区 | 区域 | 30W草坪音箱 | 音箱功率 | *1.5倍损耗 | 功放功率 | 01分区 | 南区1区 | 25 | 750W | 1200W | PB-1500W | 02分区 | 南区2区 | 25 | 750W | 1200W | PB-1500W | 03分区 | 南区3区 | 25 | 750W | 1200W | PB-1500W | 04分区 | 北区4区 | 25 | 750W | 1200W | PB-1500W | 05分区 | 北区5区 | 25 | 750W | 1200W | PB-1500W | 06分区 | 北区6区 | 25 | 750W | 1200W | PB-1500W | 合计 | | | | 7200W | 9000W |
3、配置清单 一、主控设备 | 1 | IP网络寻址广播中控机 | KD-9000 | ZOODO | 1 | 台 | IP网络控制中心，中控主机 | 1 | IP网络广播软件 | KD-9000R | ZOODO | 1 | 套 | 负责音频流点播服务、计划任务处理、工作站管理和权限管理 | 二、音源设备 | 1 | 多功能数字播放器 | JS-2217F | ZOODO | 1 | 台 | 播放CD/MP3节目 | 1 | 数字调谐器 | JS-2212 | ZOODO | 1 | 台 | 播放AM/FM节目 | 三、电源设备 | 1 | 10电源管理器 | JS-2110 | ZOODO | 1 | 台 | 给系统周边设备供电 | 四、寻呼设备 | 1 | IP网络寻呼话筒 | IP-501A | ZOODO | 1 | 台 | IP网络远程寻呼 | 2 | 广播话筒 | MI-3S | ZOODO | 5 | 台 | 机房本地寻呼 | 五、信号处理设备 | 1 | 前置放大器 | JS-2302 | ZOODO | 1 | 台 | 背景音乐信号放大，使信号与功放输入匹配 | 六、终端设备 | 1 | 机柜式终端 | IP-100B | ZOODO | 6 | 台 | 将网络信号解码转换成模拟音频信号输出给功放放大 | 六、功放设备 | 1 | 纯后级功率放大器 | PB-1500W | ZOODO | 1 | 台 | 南区1区功放，推动音箱 | 2 | 纯后级功率放大器 | PB-1500W | ZOODO | 1 | 台 | 南区2区功放，推动音箱 | 3 | 纯后级功率放大器 | PB-1500W | ZOODO | 1 | 台 | 南区3区功放，推动音箱 | 4 | 纯后级功率放大器 | PB-1500W | ZOODO | 1 | 台 | 北区1区功放，推动音箱 | 5 | 纯后级功率放大器 | PB-1500W | ZOODO | 1 | 台 | 北区2区功放，推动音箱 | 6 | 纯后级功率放大器 | PB-1500W | ZOODO | 1 | 台 | 北区3区功放，推动音箱 | 七、扬声器设备 | 1 | 草坪音箱 | T-602 | ZOODO | 150 | 只 | 安装于绿化带等区域 | 八、分控站 | 1 | 电脑 | | ZOODO | 4 | 台 | | 2 | 分控软件 | KD-9000R | ZOODO | 4 | 套 | |

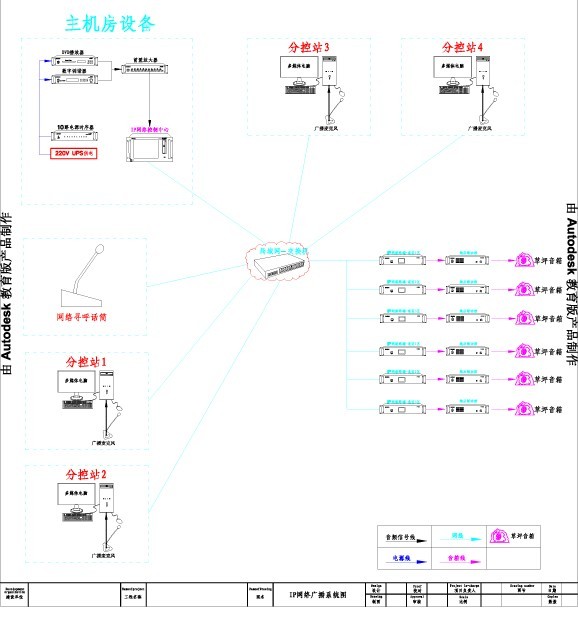

4、系统图
|
